La prospection électromagnétique transitoire (TEM ou TDEM) est devenue une méthode incontournable pour l’étude des structures géologiques, la recherche en hydrogéologie et les investigations environnementales. Avec le lancement du ABEM GroundTEM Trek, Guideline Geo et ABEM proposent une solution innovante qui combine les performances du TEM avec une mobilité jusqu’alors difficile à atteindre sur le terrain.

Le TEM là où les véhicules ne peuvent pas aller

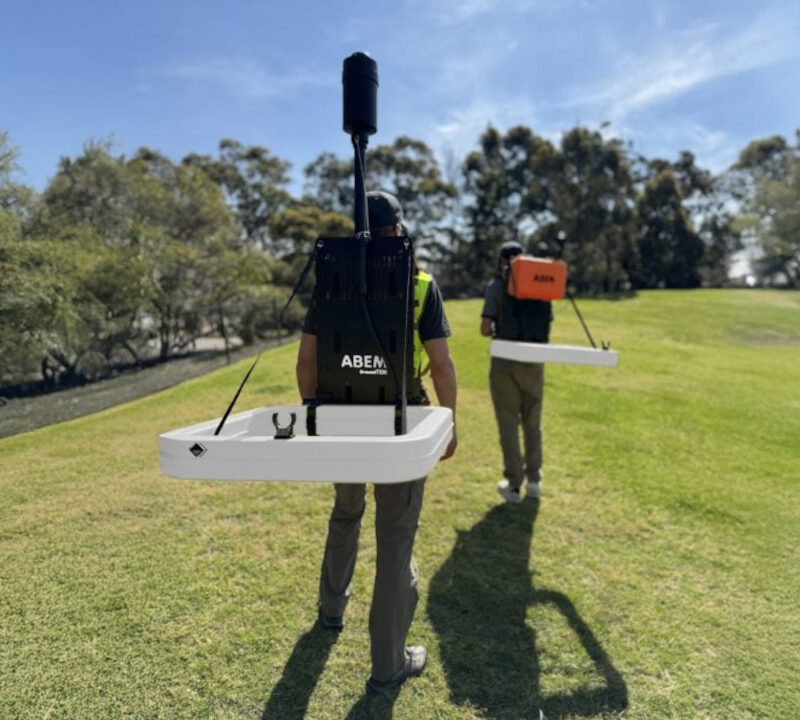

Contrairement aux systèmes TEM tractés ou embarqués, le ABEM GroundTEM Trek est entièrement conçu autour d’une architecture légère portée par l’opérateur. L’émetteur et le récepteur sont intégrés dans deux sacs à dos indépendants, permettant de réaliser des acquisitions continues même dans les zones difficiles d’accès : forêts, versants escarpés, zones marécageuses ou secteurs sans piste d’accès.

Cette conception offre une grande flexibilité de déploiement tout en conservant les avantages du TEM pour l’imagerie du sous-sol.

Comment fonctionne le GroundTEM Trek ?

La méthode TEM consiste à injecter un courant dans une bobine émettrice afin de créer un champ magnétique primaire. Lorsque ce courant est brusquement interrompu, des courants induits apparaissent dans le sous-sol. L’analyse de leur décroissance permet d’estimer la distribution de conductivité électrique en profondeur.

Les premières fenêtres temporelles renseignent sur les horizons superficiels tandis que les temps plus tardifs apportent des informations sur les couches plus profondes. Cette capacité fait du TEM une méthode extrêmement efficace pour cartographier les contrastes géologiques et hydrogéologiques.

Jusqu’à 100 mètres d’investigation

Le ABEM GroundTEM Trek permet d’explorer les premiers mètres du sous-sol mais également d’atteindre des profondeurs de l’ordre de 50 à 100 mètres selon les conditions géologiques et les paramètres d’acquisition.

Cette plage d’investigation répond à de nombreuses problématiques :

– recherche et caractérisation d’aquifères ;

– détection des interfaces eau douce / eau salée ;

– cartographie du toit du substratum rocheux ;

– identification de niveaux argileux conducteurs ;

– études environnementales ;

– reconnaissance préalable à des projets géotechniques ;

– exploration minière de proximité.

Une acquisition continue et connectée

L’ensemble du système est piloté depuis une application Android dédiée. Les données GNSS et l’altitude sont intégrées directement pendant l’acquisition afin d’assurer un géoréférencement précis des mesures.

La communication entre les différents éléments du système est entièrement sans fil, ce qui simplifie considérablement les opérations de terrain et réduit les risques liés à la manipulation de câbles dans les zones accidentées.

Le système intègre également un suivi temps réel de la distance entre les modules émetteur et récepteur grâce à une télémétrie dédiée.

Des résultats visualisables directement sur le terrain

L’un des points forts du GroundTEM Trek réside dans ses capacités de traitement embarqué. Avec les fonctions avancées activées, l’utilisateur peut accéder à un traitement et à une inversion préliminaire directement sur le terrain.

Cette approche présente plusieurs avantages :

– contrôle qualité immédiat ;

– validation du positionnement des profils ;

– ajustement rapide de la stratégie d’acquisition ;

– réduction du risque de devoir revenir sur site.

Les résultats détaillés peuvent ensuite être intégrés dans les workflows de traitement avancé utilisant les outils de la plateforme Aarhus GeoSoftware.

Une solution complémentaire aux méthodes électriques

Pour de nombreuses applications, le TEM constitue un complément particulièrement intéressant aux méthodes de tomographie de résistivité électrique (ERT).

Là où les méthodes électriques offrent une excellente résolution des structures superficielles, le TEM apporte souvent une meilleure sensibilité aux horizons conducteurs et permet d’accéder rapidement à des profondeurs plus importantes. Les deux approches peuvent être combinées afin d’obtenir une caractérisation plus complète du sous-sol.

Conclusion

Avec le ABEM GroundTEM Trek, ABEM propose une approche innovante du TEM portable. Sa mobilité exceptionnelle, sa profondeur d’investigation pouvant atteindre une centaine de mètres, son acquisition continue et ses capacités de traitement en temps réel en font un outil particulièrement adapté aux études hydrogéologiques, environnementales, géotechniques et minières.

Pour les utilisateurs confrontés à des terrains difficiles d’accès ou à des projets nécessitant une mise en œuvre rapide, le GroundTEM Trek ouvre de nouvelles perspectives pour l’imagerie du sous-sol sans compromis sur la qualité des données

Plus d’informations sur notre fiche article => https://georeva.eu/fr/produit/groundtem-trek/
